防塵板
制動防塵板作為制動器防護裝置,可以使制動器工作表面避免粉塵油污等異物侵入,并起到導流空氣,對制動器散熱的作用。
零件分析
防塵板是后制動器上的一個零件。該零件材質為08Al,料厚為1mm。大批量生產,質量要求高,大面要求平整,表面不允許有皺折及拉傷等缺陷,其結構屬于典型的旋轉體拉深件。
工藝分析
該防塵板在我公司有數十種品種,其原生產工藝為:條料剪切→落料→拉深→沖孔。工藝流程長,模具套數多,共需3套模具才能完成產品的沖壓成形,模具及生產成本高、效率低,且沖壓車間設備負荷大,成為影響生產進度的一大瓶頸。為解決這一難題,結合生產實際與冷沖模的設計結構,經過對產品圖樣、技術要求優化分析,確定新的工藝方案為:條料剪切→落料拉深復合模沖孔成形,只需一套復合模即可完成產品的沖壓成形,采用100KN壓力機進行加工,生產效率提高了5倍以上。
模具結構與工作過程
模具結構與工作過程
1、模具結構
該落料拉深沖孔復合模具的結構采用正裝式復合模:落料凸模、沖孔凸模、拉深凹模屬上模部分;落料凹模、沖孔凹模、拉深凸模屬下模部分。
2、工作過程
沖壓時,將條料送入模具中,依靠三個擋料銷定位,平放到落料凹模上,上模隨設備滑塊下移,使壓料板壓緊條料。滑塊繼續下移,大凸凹模(落料凸模與拉深凹模)落出圓料,滑塊繼續下移,大凸凹模與小凸凹模(沖孔凹模與拉深凸模)接觸,對上工步落下的圓料進行拉深,完成后隨滑塊繼續下移,沖孔凸模與小凸凹模接觸,設備滑塊到下死點后完成沖大孔工步。
滑塊上移,成形后工件留在下模,靠托料圈將工件托出,若工件留在上模,則卸料板將工件頂出,上模隨滑塊回到上死點,完成一個循環。工件在模具中成形的
整個工作循環簡單總結為:落料→拉深→沖孔→卸料。
防塵板相關產品

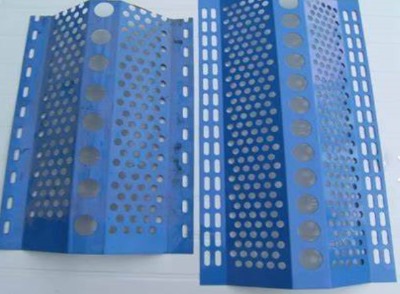

蘭州金屬擋風墻甘肅藍色防塵板隴南電廠隔音墻
