r&s fsu頻譜分析儀

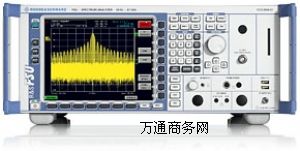

r&s fsu 頻譜分析儀 rohde-schwarz
羅德與施瓦茨 fsu
r&s®fsu 是一款高性能頻譜分析儀，它具有出色的相位噪聲、動態范圍、測量精度，可滿足射頻分析的任何挑戰，可廣泛用于 67ghz 以下的航空航天和國防或常規微波應用領域。
主要特點：
• 頻率范圍 20 hz ～ 3.6 ghz、8 ghz、26.5 ghz、43 ghz、46 ghz、50 ghz 和 67 ghz (使用外部混頻器可達到 110 ghz/1 thz)
• 卓越的射頻性能
o 相位噪聲低 -- –128 dbc (1 hz)，10 khz載波偏置下的典型值為–133 dbc (1 hz)
o danl –158 dbm (1 hz)
o 三階截止點典型值 +25 dbm
• 分辨率帶寬 1 hz ～ 50 mhz
• 動態范圍最高，例如 3gpp aclr 測量時高達 84 db
• 采用預放 (r&s®fsu-b24) 測量 danl 時
o 典型值–168 dbm (1 hz)，20 ghz 時
o 典型值–155 dbm (1 hz)，50 ghz 時
• toi、mc acp(r)、obw、ccdf、apd 等測量功能
• 滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等
r&s®fsu 出色的射頻性能
出色的射頻性能一直是羅德與施瓦茨頻譜分析儀的標志，r&s®fsu 繼承了這一傳統，具有以下無可比擬的卓越的射頻指標：
頻率范圍：
• r&s®fsu3：20 hz ~ 3.6 ghz
• r&s®fsu8：20 hz ~ 8 ghz
• r&s®fsu26：20 hz ~ 26.5 ghz
• r&s®fsu43：20 hz ~ 43 ghz
• r&s®fsu46：20 hz ~ 46 ghz
• r&s®fsu50：20 hz ~ 50 ghz
• r&s®fsu67：20 hz ~ 67 ghz
射頻性能：
• danl 測量的典型值為 -158 dbm (1hz)（無預放）
• 單邊帶相位噪聲典型值 - 133 dbc (1hz) @ 10 khz 偏離，載波 640 mhz
• 相位噪聲典型值 - 160 dbc/hz @ 10 mhz 偏離，載波 640 mhz
• 三階截止點典型值 25 dbm
• 1 db壓縮點典型值 13 dbm
• wcdma aclr 動態范圍為 77.5 db / 84 db（采用噪聲校正）
準確度：
• 3.6 ghz 以下總電平不確定度為 0.3db
• -70 db 時線性誤差小于 0.1db
iq 下變頻器:
• 中頻數字轉換器 14 位 32mhz（20.4mhz 中頻）
• iq 存儲器 2x512 ksamples
速度：
• 頻域掃描時間2.5ms
• 時域掃描時間 1 μs
• 每秒可測量 70 次（包括利用 gpib 進行跡線傳輸）
• 在列表模式下，利用遠程控制可減少測量時間。
r&s®fsu67 -- 第一款采用基頻混頻、頻率范圍直接達到 67 ghz的頻譜分析儀
• 20 hz ～ 67 ghz 之間只需一次連接，從而簡化了測試設置
• 67 ghz 全跨度掃描
• 頻率指示清楚，無需外部諧波混頻器提供圖像響應和多次響應
• 電平范圍更寬，容許參考電平顯著高于諧波混頻器
• 67ghz 以下電平準確度始終保持良好水平
• 噪聲基底低：-152 dbm (1 hz)，2 ghz 時，-130 dbm (1 hz)，65 ghz 時
• 分辨率帶寬范圍大：1 hz ～ 50 mhz
• 具有各種濾波器特性：高斯、信道濾波器、fft、6-db emi 濾波器
• 配備各種檢波器，包括均方根值、準峰值
• 全面的功率測量功能（cp、acp、時域功率）
• 可以直接連接 r&s®nrp 功率頭（需使用選配件 r&s®fs-k9 和 r&s®nrp-z6）
• 諧波失真和雜散測量功能
• 顯示線性度高，小于 0.1 db
• 相位噪聲和噪聲系數應用固件
• 外部信號發生器控制功能，可使用外部微波信號源作為跟蹤信號發生器進行標量網絡測量
為了能夠處理產品開發過程中的各種測量任務，在所有相關的測量領域內，測量儀器必須提供全面的功能和卓越的性能。r&s®fsu 完全能夠滿足這些要求。
• 各種檢波器可供選擇
o 最大值、最小值、自動峰值、采樣、均方根值、平均值、準峰值
• 可進行雜散測量，掃描點高達 100001 個
• rbw 特征：
o 10 hz ～ 100 khz 數字式濾波器（1、2、3、5步進）
o 39 個信道濾波器，頻率范圍 100 hz ～ 5 mhz
o 模擬式濾波器，頻率范圍 300 khz ～ 10 mhz（1、2、3、5步進）
o rrc 濾波器（nadc、tetra、3gpp）
o emi 濾波器：200 hz，9 khz，120 khz
o fft 濾波器 1 hz ～ 30 khz / fft 濾波器模式可調
o 6-db emi 濾波器，范圍 10 hz ～ 1mhz， 10步進
多載波 acp 測量，支持獨立載波間距
• 自動 toi、obw 和 am 調制深度測試程序
• 諧波失真測量
• 可選擇各種標記功能
o 相位噪聲、噪聲、n db 降低 / n db 提高、峰值列表、頻率計數器（30ms 中 0.1hz）
• ccdf 和 apd 功能（y 軸單位可采用百分比）
• 可編輯限值線，包括通過/未通過指示
• 衰減器步進為 5 db
• 電子衰減器
• 預放最高頻率 26.5 ghz
• 中頻功率觸發器的靈敏度可達– 50 dbm 混頻器值
• 標記解調具有靜噪功能
• 跟蹤信號發生器支持功率掃描
• 門限觸發函數
• 內部跟蹤信號發生器
• 外部發生器控制
• 在跡線顯示功能激活的同時，可通過支持偏置調諧的外部混頻器擴展大頻率的范圍
• gpib 指令集可兼容 hp 859x/8566/8591e/71100c/71200c/71209c
• gpib 指令集可兼容 fsex/fsiq
• 在列表模式字下 gpib 運行速度極快
• 21 cm 彩色 svga tft 顯示屏
• 分屏顯示模式
• 可在 embedded xp 操作系統下運行
o 輕松生成測量結果文檔
o 遠程桌面功能
o 兼容性（打印機驅動程序、聯網等等）
• 接口：gpib，rs-232-c，lan，usb
• vxi-11 遠程支持
• 多種應用固件可供選擇，包括 3gpp 通訊標準的碼域功率測量固件
o 藍牙®
o gsm/edge
o 3 gpp wcdma、hsdpa、td-scdma
o 藍牙®、1xev-dv、1xev-do
o 噪聲系數和增益測量
o fm/pm/am 測量解調器
o 相位噪聲測量
o 功率探頭測量支持r&s®nrp-z11，z21，z22，z23，z24，z51，z55，z81，z91 功率探頭、外部功率計 r&s nrvd，hp epm，hp 437b，hp438a 和功分器
