瀏覽：239次[供應]國標波紋管截止閥

上海雅瑞閥門有限公司
信息編號：bh4113770300602
更新時間：2015/11/29 18:59:10
規格：DN100
數量：10000紙箱
價格：50

價格說明：以上商品為參考價格，并非原價，該價格可能隨著您購買數量不同或所選規格不同而發生變化。由于萬通商務網不提供線上交易，最終成交價格，請咨詢賣家，以實際成交價格為準。

企業廣播

推廣

相關產品

第 11 年普通會員

上海雅瑞閥門有限公司

0級
主營：
波紋管截止閥,德標閘閥,蒸汽疏水閥
會員類型:

普通會員
認證信息:
工商執照未認證
聯系人:

趙金福 (先生)
咨詢商家:

咨詢商家
聯系方式:
地址：
上海上海上海市浦東新區東景工業園區

店內商品搜索

產品名稱:

新上架產品

品牌詞

產品信息

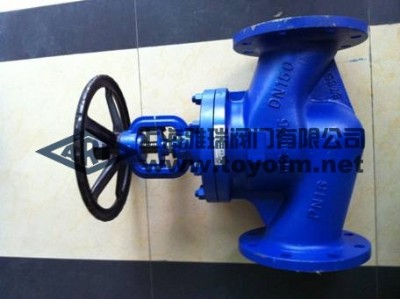

國標波紋管截止閥是采用中國的gb、機械部jb、化工標準hg等標準制造的一種波紋管截止閥產品。國標波紋管截止閥適用于公稱壓力pn1.6～16mpa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

國標波紋管截止閥產品特點

1、產品結構合理、密封可靠

2、密封面堆焊co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能

4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要

5、閥芯可根據需要做承切斷型和調節型

國標波紋管截止閥技術規范

構形式	bb-bg-os & y
驅動方式	手動
驅動方式	電動
設計標準	gb12235
結構長度	gb12221
連接法蘭	gb9113、jb/t79、hg20596
試驗和檢驗	jb/t 9092、gb/t13927

國標波紋管截止閥產品性能規范

公稱壓力（mpa）	殼體試驗壓力（mpa）	密封試驗壓力 (mpa)	適用溫度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

國標波紋管截止閥主要零部件材質

序號	名稱	材質
1	閥體	wcb、wc6、wc9、c5 cf8、cf8m、cf3、cf3m
2	閥瓣	25、1cr13、2cr13 1cr18ni9ti、 0cr18ni12mo2ti 20cr1mo1v、25cr2mov
3	軸銷	25、1cr13、2cr13 1cr18ni9ti、 0cr18ni12mo2ti 20cr1mo1v、25cr2mov
4	閥桿	25、1cr13、2cr13 1cr18ni9ti、 0cr18ni12mo2ti 20cr1mo1v、25cr2mov
5	波紋管組件	1cr18ni9ti、304、316、304l、316l
6	墊片	柔性石墨+不銹鋼、ptfe
7	閥蓋	wcb、wc6、wc9、c5 cf8、cf8m、cf3、cf3m
8	雙頭螺栓	0cr18ni9ti、0cr18ni12mo2ti 35crmov、25cr2mov
9	六角螺母	0cr18ni9ti、0cr18ni12mo2ti 35crmov、25cr2mov
10	填料	柔性石墨
11	填料壓蓋	wcb、wc6、wc9、c5 cf8、cf8m、cf3、cf3m
12	閥桿螺母	銅合金
13	手輪	wcb、qt400-18

國標波紋管截止閥規格尺寸表

型號	wj41-16
壓力等級	pn16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
h	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
w	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620
型號	wj41-25
壓力等級	pn25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
h	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
w	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690
型號	wj41-40
壓力等級	pn40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
l	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
h	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
w	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790

以上是上海雅瑞閥門有限公司廠家直供國標波紋管截止閥的詳細信息，如果您上海雅瑞閥門有限公司廠家直供國標波紋管截止閥的價格、廠家、型號、圖片有什么疑問，請聯系供應商或請供應商聯系我

關于供應商信息

上海雅瑞閥門有限公司

上海雅瑞閥門有限公司是一家專業從事控制蒸汽、熱水、壓縮空氣等多種工業流體的中德合資企業，總部位于中國的上海。雅瑞公司主要銷售產品如下：ARI波紋管截止閥、ARI止回閥、ARI安全閥、ARI減壓閥、ARI型過濾器、ARI電動二通/三通控制閥;ARI氣動二通/三通控制閥等;我公司一貫以良好的服務、合理的價位為每一位客戶量身定制，提供適應客戶需要的優...
