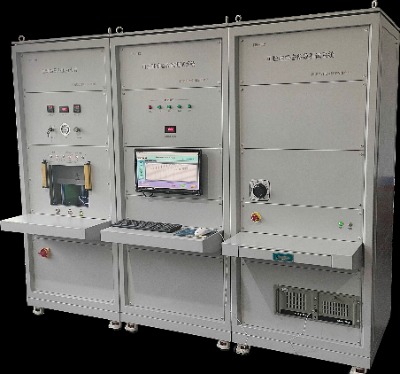

西安 智盈 dbc-112 可控硅靜態參數測試臺

一、產品簡介該測試系統是晶閘管靜態參數檢驗測試中不可缺少的測試設備。該套測試設備主要有以下幾個單元組成：1)門極觸發參數測試單元2)維持電流測試單元3)阻斷參數測試單元4)通態壓降參數測試單元5)電壓上升率參數測試單元6)擎住電流7)門極電阻8)計算機控制系統9)合格證標簽 打印10)夾具單元；包含平板夾具和模塊夾具

二、技術條件主要技術指標：2.1 門極觸發電壓/門極觸發電流測試單元igt/vgt1.陽極電壓：12v;2.陽極串聯電阻：6ω;3.門極觸發電壓：0.3～5.00v±3％±10mv;4.門極觸發電流：2～450ma±3％±1 ma;2.2 維持電流測試單元ih1. 陽極電壓：12v;2.預導通電流： ＞10a,正弦衰減波；3.維持電流： 2～450ma ±5％±1 ma;4.測試頻率：單次；2.3 通態壓降測試單元vtm1.平板器件通態電流：0.10～5.00ka,分辨率：0.01ka,精度±1 0a±5％；2.模塊器件通態電流：0.10～2.00ka,分辨率：0.01ka,精度±1 0a±5％；3. 電流上升沿時間：≥5ms；4. 通態壓降測試范圍： 0.20～10.00v, 分辨率：0.01v,精度±0.1 v±5％；5. 測試頻率：單次；2.4 斷態電壓/斷態漏電流vd/id；反向電壓/反向漏電流vr/ir測試單元1.阻斷電壓：0.20～6.00kv,分辨率：0.01kv,精度±0.1 kv±3％；模塊單元阻斷電壓：0.20～4.00kv2. 正反向自動測試：3．正/反向漏電流：0.2～100 ma,分辨率：0.1 ma；精度：±5％±1 ma；4. 輸出保護電壓和電流可計算機設定范圍值；在測試時電壓或漏電流超過所 設定的范圍則自動保護。5. 測試頻率： 50hz2.5 斷態電壓臨界上升率測試單元dv/dt1.電壓：1200v,1600v,2000v三檔,分辨率：1v,精度±5％；2. 電壓過沖范圍：＜50v±10％3. dv/dt電壓上升率三擋選擇：dv/dt：800v/μs、1000v/μs、1200v/μs、精度±10％；2.6 擎住電流il：100-1800ma2.7 平板夾具壓力范圍：6-60kn,氣動加壓方式

三、功能概述3-1測試功能范圍該套測試設備主要可測試以下參數：1.門極參數測試：vgt、igt2.維持電流測試：ih3.阻斷參數測試：本測試單元可用以測量晶閘管的vdrm、vrrm、idrm、irrm以及整流二極管的vrrm、irrm等參數。4.壓降單元本測試單元用來測量晶閘管、整流管的vtm、itm、vfm、ifm等參數。5、電壓上升率參數測試：dv/dt6、擎住電流il7、門極電阻：適合門極觸發電壓在0.95v以上器件測試3-2、測試方法和測試準則及原理滿足 iec 60747-6-2000 中關于晶閘管測試的具體規定。
