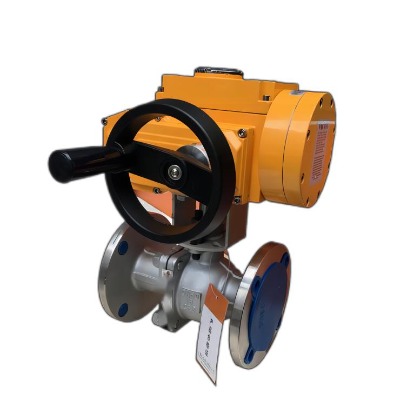

OKE電動球閥概述

電動球閥是一種根據閥瓣的移動形式繞閥桿的軸線作旋轉運動的閥門,主要用于截斷或接通管路中的介質,亦可用于流體的調節與控制,是工業自動化過程控制的一種管道壓元件。

電動球閥的工作原理

電動球閥通過電動執行器驅動球體在閥座內旋轉,實現對管道中介質的通斷及流量調節。當執行器接收到控制信號時,會驅動閥桿旋轉,進而帶動球體轉動。球體上的通孔與管道軸線對齊時,閥門全開,介質暢利無阻；若通孔與管道軸線垂直,則閥門關閉,截斷介質流動。此外,通過調節執行器的開度,電動球閥還能實現流量的準確控制,滿足各種復雜的控制需求。

組成：

電動球閥主要由閥體、球體、閥桿、閥座、電動執行器等部件組成。閥體是閥門的主體部分,球體是閥門的啟閉件,閥桿連接球體和電動執行器,閥座用于密封,電動執行器提供動力并控制球體的旋轉。

電動球閥的分類

浮動球球閥 球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,適用于中低壓球閥。

固定球球閥 球體是固定的,受壓后不產生移動。帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。操作扭距小,適用于高壓和大口徑的閥門。

彈性球球閥 球體是彈性的。

電動法蘭球閥 適用于兩位切斷、調節的場合。電動開關型球閥閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4 - 20mA信號及220VAC電源即可控制運轉。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

電動對夾球閥 電動超薄型球閥（電動對夾球閥）和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。適用于安 裝位置比較短的場合,廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。

電動焊接球閥 閥體材質如WCB、CF8、CF3、CF8M、CF3M等,連接形式為焊接連接,結構形式為浮球,公稱通徑DN15 - 200,適用介質水、油、天然氣等,壓力環境1.0 - 6.4MPa,工作溫度- 29 - 425℃,執行標準API 508,流動方向雙向,驅動方式電動。

電動絲扣球閥 如電動內螺紋球閥是精小型電動執行器及不銹鋼內螺紋球閥組成的,球閥閥體可分為一體式、二片式和三片式,是304、316或316L不銹鋼材料硅溶膠精密鑄造而成。閥座采用聚四氟乙烯彈性密封結構,啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸 、醋酸 等多種介質。

電動V型球閥 如電動V型球閥是一種高性能的調節閥,具備V型結構的特點。其V型開口與閥座流道能夠形成不同的V型角度,從而實現對管道介質參數的比例準確調節。采用V型球作為球心,閥座采用金屬或金屬對聚四氟乙烯密封配合,將球閥和蝶閥的最 佳 控制特性結合成一體,既可用作控制調節閥,又可作關斷切斷閥。

電動三通球閥 如電動法蘭三通球閥以AC220V單相交流電為力源,接受控制系統（或操作器）來的220V開關信號,并通過單相電源切換驅動可逆單相齒輪減速電機,按規定的組合要求,使球閥實現對管路流體的換向作用。

工作特性

流體阻力小,是所有閥類中流體阻力最 小的一種,即使是縮徑球閥,其流體阻力也相當小。

止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。

閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。

閥桿密封可靠,由于閥桿只作仿轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。

由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。

下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。

防靜電功能：在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。

安 裝檢查

安 裝前應檢查閥門是否完好無損,清除運輸過程中積累的雜質。

根據管道的安 裝要求,選擇合適的連接方式（法蘭式或對夾式）。

確保電動執行器與閥門正確連接,并按照執行器的說明書進行接線和調試。

OKE電動球閥詳細參數

口徑 DN15～300mm

壓力 1.0～6.4mpa

密封材質適用溫度 PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封 Seal≤450℃

適用介質 水,油,氣體等

連接方式 螺紋,法蘭或者焊接

閥體材質 WCB 、304、316

內件材質 不銹鋼304、316

密封材質 PTFE、304、316

產品品牌：美國歐可（OKE）
