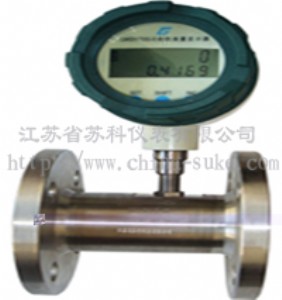

概述：

   skld系列電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸  、堿  、鹽  等強腐蝕性的液體。電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫  藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。

產品特點：

1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；

2、采用16位嵌入式微處理器，運算速度快，精度高；

3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；

4、超低emi開關電源，適用電源電壓變化范圍大，抗emc性能好；

5、全漢字菜單操作，使用方便，操作簡單，易學易懂；

6、高清晰度背光lcd顯示；

7、具有_雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；

8、內部具有_三個積算器可分別顯示正向累計量、反向累計量及差值積算量；

9、具有_rs485或rs232數字通訊信號輸出

10、具有_電導率測量功能，可判別傳感器是否空管；

11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；

12、具有_自檢與自診斷功能；

13、采用smd器件和表面安  裝（smt）技術，電路可靠性高；

14、儀表內部設計有_不掉電時鐘，可記錄16次掉電時間。

主要技術數據：

整機_和傳感器技術數據

執行標準 公稱通徑10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000高流速15m／s精確度dn10~dn600示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s)dn700~dn3000示值的±0.5％(流速≥0.8m／s)；±4mm／s(流速<0.8m／s)流體導電率≥5us／cm公稱壓力4.0mpa1.6mpa1.0mpa0.6mpa6.3、10mpadn10~dn80dn100~dn150dn200~dn1000dn1200~dn2000特殊訂貨環境溫度傳感器-25℃～+60℃轉換器及一體型-10℃～+60℃襯里材料聚四氟乙烯、聚氯  丁橡膠、聚氨酯、聚全氟乙丙烯(f46)、加網pfa高流體溫度一體型70℃分離型聚氯  丁橡膠襯里80℃；120℃(訂貨時注明)聚氨酯襯里80℃聚四氟乙烯襯里100℃；150℃(訂貨時注明)聚全氟乙丙烯(f46)加網pfa信號電極和接地電極材料不銹鋼0crl8nil2m02ti、哈氏合金c、哈氏合金b、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢電極刮刀機_構dn300～dn3000連接法蘭材料碳鋼接地法蘭材料不銹鋼1crl8ni9ti進口保護法蘭材料dn65~dn150不銹鋼1crl8ni9tidn200~dn1600碳鋼+不銹鋼1crl8ni9ti外殼防護dn10～dn3000分離型橡膠或聚氨酯襯里傳感器ip65或ip68其他傳感器、一體型流量計和分離型轉換器ip65間距(分離型)轉換器距離傳感器一般不超過100m

轉換器技術數據

電源交流85～265v，45～400hz直流11～40v鋰電池 操作鍵和顯示按鍵式4個薄膜按鍵可設定選擇全部參數，也可利用pc機_(rs232)對轉換器設定編程；

3行lcd寬視角、寬溫、帶背光顯示；

第1行顯示流量值；

第2行顯示流量單位；

第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。

磁鍵式2個磁鍵用于顯示參數的選擇和復位，利用pc機_(rs232)對轉換器設定編程；

2行lcd寬視角、寬溫、帶背光顯示：

第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。

第2行：顯示流量。

內部積算器正向總量、反向總量及差值總量。輸出信號單向模擬輸出全隔離，負載≤600d．(20ma時)；

上限：0～21ma可選，每檔1ma；

下限：0～21ma可選，每檔1ma；

正、反向流量輸出方式編程。

雙向模擬輸出下限限制為0或4ma，其他同單向模擬輸出。雙向脈沖輸出兩路輸出分別對應正向和反向流量,頻率0～800hz,上限1～800hz可選,每檔1hz；

方波或選定脈寬，選定脈寬上限2．5s，每檔1ms；

無源隔離晶體管開關輸出，可吸收250ma的電流，耐壓35v。

雙路報警輸出可報警(編程)高／低流量、空管、故障狀態、正反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；

帶隔離保護的晶體管開關輸出,可吸收250ma的電流,耐壓35v.(與脈沖輸出不隔離)

數字通訊　rs232，rs485，hart

襯里的選擇

襯里材料主要性能高介質溫度適用范圍一體型分離型　聚四氟乙烯（f4)是化學性能穩定的一種塑料，能耐沸騰的鹽  酸  、硫酸  、硝酸  和王水，也能耐濃堿  和各種有_機_溶_劑  _。不耐三氟化氯  、高溫三氟化氯  、高流速液氟、液氧、自氧的腐蝕。70℃100℃ 150℃ (需特殊訂貨)1、濃酸  、堿  等強腐蝕性介質。 2、衛生類介質。聚全氟乙丙烯（f46)同f4，耐磨性、抗負壓能力高于f4。同上　聚氟合乙烯（fs)適用溫度上限較聚四氟乙烯低，但成本也較低。80℃　聚氯  丁橡膠1、有_極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸  、堿  、鹽  介質的腐蝕，不耐氧化介質的腐蝕。80℃ 120℃ (需特殊訂貨)水、污水、弱磨損性的泥漿礦漿。聚氨酯橡膠1、耐磨性能極強。

2、耐腐蝕性能較差。80℃中性強磨損的礦漿、煤漿、泥漿進口保護法蘭和接地法蘭(或接地環)的選擇

法蘭種類適 用 范 圍接地法蘭(或接地環)適用于非導體管道，如塑料管道，但有_接地電極的傳感器不需要。進口保護法蘭當介質有_強磨損性時選用。電極的選擇

電極材料耐蝕及耐磨性能不銹鋼0crl8nil2m02ti用于工業用水、生活用水、污水等具有_弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。哈氏合金b對沸點以下的一切濃度的鹽  酸  有_良好的耐蝕性，也耐硫酸  、磷酸  、氫氟酸  、有_機_酸  等非氯  化性酸  、堿  ，非氧化性鹽  液的腐蝕。哈氏合金c能耐非氧化性酸  ，如硝酸  、混酸  、或鉻酸  與硫酸  的混合介質的腐蝕，也耐氧化性鹽  類如：fc＋、cu＋下或含其他氧化劑  _的腐蝕，如高于常溫的次氯  酸  鹽  溶_液、海水的腐蝕鈦能耐海水、各種氯  化物和次氯  酸  鹽  、氧化性酸  (包括發煙硫酸  )、有_機_酸  、堿  的腐蝕。不耐較純的還原性酸  (如硫酸  、鹽  酸  )的腐蝕，但如酸  中含有_氧化劑  _(如硝酸  、fc＋、cu＋)時，則腐蝕大為降低。鉭具有_優良的耐蝕性和玻璃很相似。除了氫氟酸  、發煙硫酸  、堿  外，幾乎能耐一化學介質(包括沸點的鹽  酸  、硝酸  和l 50℃以下的硫酸  )的腐蝕。在堿  中刁；耐蝕。鉑／鈦合金幾乎能耐一切化學介質，但不適用于王水和銨鹽  。不銹鋼涂覆碳化鎢用于無腐蝕性，強磨損性的介質。注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素  影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

skld系列電磁流量計選型

◆量程范圍確認

   一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，低流速應不小于0.2m/s，高

應不大于8m/s。若介質中含有_固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，

流速可選擇大于2m/s，較大的流速有_助于自動消除電極上附著的粘滯物的作用，有_利于提高測量精度。

   在量程q已確定的條件下，即可根據上述流速v的范圍決定流量計口徑d的大小，其值由下式計算：

   q=π*3600d2v/4

   q:流量（m3/h） d:管道內徑 v：流速（m/s）

   電磁流量計的量程q應大于預計的大流量值，而正常的流量值以稍大于流量計滿量程刻度的50％為宜�！魋kld系列電磁流量計參考流量范圍

口徑mm流量范圍m3/h口徑mm流量范圍m3/hφ100.16~2.5φ400250～4000φ150.4~6φ500400～6000φ200.6～12φ600600～10000φ251.0～16φ700800～12000φ321.6~25φ8001000～16000φ402.5～40φ9001200～20000φ504.0～60φ10001600～25000φ656.0～120φ12002500～30000φ8010～160φ14003000～50000φ10016～250φ16003000～60000φ12525~400φ18005000～60000φ15040～600φ20006000～100000φ20060～1000φ22001367.78～136778.4φ250100～1600φ24001627.78～162777.6φ300160～2500φ26001910.38～191037.6φ350200～3000

skld系列電磁流量計選型譜

型號口徑 skld10~2600  代號安  裝形式 y一體式f分體式 代號轉換器型號za圓形zb方形（僅適用于分體式） 代號供電形式ac（交流）220v ac 50hz(90~245v ac 50hz)dc（直流）24v dc (20~36v dc)ld鋰電池供電（不帶信號輸出） 代號輸出信號 i.44~20ma f頻率 1khz rs串行通訊（485） c控制輸出   代號防爆要求 n無防爆ex防爆（僅適用于分體式） 代號介質溫度t1≤65℃t2≤120℃t3≤180℃(僅適用于分體式） 代號內襯材質ne氯  丁橡膠（≤65℃）pvc聚氯  乙烯（≤70℃）ptfe聚四氟乙烯（≤180℃） 代號電極材質316l不銹鋼hc哈氏合金chb哈氏合金bti鈦ta鉭pt鉑電磁流量計系列產品有_：防腐型智能電磁流量計，一體式電磁流量計，，插入式電磁流量計，防爆型電磁流量計；分體插入式電磁流量計
