955722.com-免费久久99精品国产自在现线,久久久人成影片免费观看,欧美日韩性视频,免费观看不卡av

w-氮化硼的結構示意圖

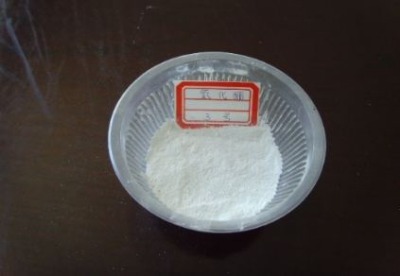

中文名稱:氮化硼

英文名稱:Boron nitride

中文別名:白石墨;一氮化硼;氮化硼超微粉末;氮化硼棒

英文別名:Boronnitrideoffwhitepowder; Boron Nitride Rod; nitriloborane

CAS號:10043-11-5

分子式:BN

分子量:24.8177

MDL：MFCD00011317

2. 密度（g/mL,25/4℃）： 2.26

3. 相對蒸汽密度（g/mL,空氣=1）：未確定

4. 熔點（oC）： 3000

5. 沸點（oC,常壓）：未確定

6. 沸點（oC,5.2kPa）：未確定

7. 折射率：未確定

8. 閃點（oC）：未確定

9. 比旋光度（o）：未確定

10. 自燃點或引燃溫度（oC）：未確定

11. 蒸氣壓（kPa,25oC）：未確定

12. 飽和蒸氣壓（kPa,60oC）：未確定

13. 燃燒熱（KJ/mol）：未確定

14. 臨界溫度（oC）：未確定

15. 臨界壓力（KPa）：未確定

16. 油水（辛醇/水）分配系數的對數值：未確定

17. 爆炸上限（%,V/V）：未確定

18. 爆炸下限（%,V/V）：未確定

19. 溶解性：具有抗化學侵蝕性質。不被無機酸和水侵蝕。在熱濃堿中硼碳鍵被斷開。微溶于熱酸,不溶于冷水。

氮化硼纖維貯存方法：貯存于通風良好、干燥庫房內。空氣中允許氮化硼最高濃度為6mg/m3。

2、硼砂氯化銨法 將硼砂在450℃和壓力79993 Pa下進行脫水,氯化銨預先在110～120℃下烘干,分別粉碎到40目細度。按無水硼砂和氯化銨質量比為1：0.59進行配料,混合并加壓成型。然后,送人反應爐中,并通入過量的氨,在1050℃下進行反應,生成氮化硼粗晶,經粉碎、過篩、水洗、過濾、干燥后,制得氮化硼成品。其反應方程式如下：

立方晶型氮化硼的制造,可用六方晶體做原料,加入鎂粉,在氫化鋰粉添加劑參加下,在高壓高溫下進行反應制得。

3、硼酸法由硼酸與磷酸三鈣等在氨氣中加熱制得。

氮化硼纖維制法：由氧化硼熔融紡絲得到三氧化二硼纖維,然后在350℃以上溫度下在氨氣中加熱形成硼胺,再于1800℃氨中進一步高溫燒結得到純纖維。若要得到復合纖維,則需以硼烷、氨、氯化硼為反應氣,在熾熱鎢絲上進行化學氣相沉積即可。或者首先合成硼氮環高分子,再于100℃左右對其進行熔融紡絲。紡絲后在氨氣中燒結,1000℃時纖維呈黑色,如果在氨氣中進一步燒結,溫度1200℃時為棕色,1400℃時為白色。

4、工業上較好的制法是用三氧化二硼或者硼酸鹽與含氮化合物進行反應(800～1200℃)。用這種方法制成的產品中,殘留有少量未反應原料。在實驗室中為得到少量純度高的氮化硼,可利用鹵化硼和氨反應來制取。

5、在不斷通入干燥氫氣的過量液氨中,慢慢滴加BBr3(熔點-45℃)。將氨蒸發后,將白色殘渣(有吸濕性)在干燥的氨氣流中慢慢地加熱到750℃,則制得白色氮化硼。或者,使BCl3(沸點12.7℃)和氫氣的混合氣與過量氨在600～1000℃下混合反應。產物再在氨氣流中于1000℃下加熱1h。

6、無機先軀體轉化法　將三氧化二硼熔融紡絲制成Ｂ２Ｏ３纖維,然后在350℃以上溫度下,用氨氣氮化,再進一步高溫燒結而得。該法不易制得連續纖維,其分散性較大。

7、有機先軀體轉化法　可選的有機先軀體很多,如Ｂ．Ｂ．Ｂ�踩�甲氨基環硼氮烷在10%的十二烷基胺存在下進行熱縮合,制得硼氮雜環大分子,在100℃左右進行熔融紡絲,在紡絲過程中,纖維表面由于輕微水解而不熔化,故可直接在氨氣中燒結到1000℃,有機基團分解,纖維呈黑色,如果在氨氣中進一步燒結,溫度1200℃時為棕色,1400時為白色。

2、氮化硼纖維用途：由于氮化硼熱穩定性和耐磨性好以及化學穩定性強,可用作溫度傳感器套,火箭、燃燒室內襯和等離子體噴射爐材料；用作陶瓷基復合材料的增強劑、導彈和飛行器的天線窗部件、電絕緣器、防護服、重返大氣層的降落傘以及火箭噴管鼻錐等材料；用于高溫潤滑劑、脫模劑、高頻絕緣材料和半導體的固相摻雜材料等。

3、由于氮化硼熱穩定性和耐磨性好以及化學穩定性強,可用作溫度傳感器套,制造高溫物件,如火箭、燃燒室內襯和等離子體噴射爐材料。可作高溫潤滑劑、脫模劑、高頻絕緣材料和半導體的固相摻雜材料等。六方氮化硼轉化立方體,粉狀可轉化纖維狀,使其用途更加廣泛,可用作超硬材料,用于電絕緣器、天線窗、防護服、重返大氣層的降落傘以及火箭噴管鼻錐等。

R36/37:Irritating to eyes and respiratory system. 刺激眼睛和呼吸系統。

安全術語

S26:In case of contact with eyes, rinse immediately with plenty of water and seek medical advice.不慎與眼睛接觸后,請立即用大量清水沖洗并征求醫生意見。

S36:Wear suitable protective clothing. 穿戴適當的防護服。

MDL號：MFCD00011317

EINECS號：233-136-6

RTECS號：ED7800000

PubChem號：24855457

2、 氫鍵供體數量：0

3、 氫鍵受體數量：1

4、 可旋轉化學鍵數量：0

5、 拓撲分子極性表面積（TPSA）：23.8

6、 重原子數量： 2

7、 表面電荷：0

8、 復雜度：10

9、 同位素原子數量：0

10、 確定原子立構中心數量：0

11、 不確定原子立構中心數量：0

12、 確定化學鍵立構中心數量：0

13、 不確定化學鍵立構中心數量：0

14、 共價鍵單元數量：1

避免光,明火,高溫。與石墨性質相似,有良好的電絕緣性、導熱性和耐化學腐蝕性。抗氧化性能甚強,在高溫時也具有良好的潤滑性,是一種優良的高溫固體潤滑劑。具有很強的中子吸收能力。化學性質穩定,對幾乎所有的熔融金屬都呈化學惰性。氮化硼不溶于冷水,與水煮沸時水解非常緩慢,產生少量硼酸和氨。與弱酸和強堿在室溫時均不起反應,微溶于熱酸,用熔融的氫氧化鉀處理方能分解,氯氣也只能在赤熱的條件下方與它起反應。能耐高溫至2000 ℃。具備便于機械加工的優良性能。立方晶型氮化硼硬度與金剛石相當,在1500～1600 ℃高溫中穩定性優于金剛石。

氮化硼纖維：屬多晶BN纖維。熔點300℃；直徑4～6μm；密度1.8～1.9g/cm3；強度約2GPa；模量340～350GPa。氮化硼纖維與某些無機纖維相比,具有耐高溫、耐化學腐蝕、電熱性能好、耐輻射等優良特性。它的抗氧化溫度比碳纖維、硼纖維的高,在惰性條件下,2500℃以上仍保持穩定；在氧化氣氛中,850℃仍是穩定的。

六方晶系結晶。用高壓高溫處理所制得的是立方晶系結晶。六方晶系氮化硼的晶體結構和物理性質類似于石墨(但具有電絕緣性)。也稱白石墨(white graphite)。莫氏硬度為2,具有優越的潤滑性。在氧化氣氛中約800℃,在惰性氣體氣氛中約3000℃是穩定的。不被熔融金屬和礦渣所潤濕。電絕緣性好,無毒,立方晶系氮化硼具有比金剛石還強的硬度。
