1987年,意大利MAGALDI(馬加爾迪,MAC)公司研制了網帶干渣機 。2000年后我國開始自主研發網帶干渣機,并做了大量創新。

2000年,原英國克萊德貝爾格曼(現德國)公司研制了鏈板干渣機(DRYCON) 。

2012年,中國青島達能環保設備股份有限公司研發了鱗斗干渣機(DUNOCON) 。

根據結構方式和原理分類,目前世界上有三種干渣機:網(鋼)帶式干渣機、履帶式干渣機、鱗斗式干渣機。

國外還有一種美國UCC公司的PAXTM干式負壓爐底除渣系統,它是以高溫碎渣機及氣力輸送為關鍵設備的風冷干排渣系統,目前在美國有少量業績,也沒有得到推廣。

我國于2002年開始自主研發網帶式干渣機(如圖1),并針對我國國情和使用的問題對干渣機和整個干渣系統做了許多創新:網帶結構、清掃連接方式、上下添加大渣擠壓等技術,使得網帶式干渣機日趨完善。我國網帶式干渣機技術已經超越MAC,不但在國內得到大量應用,也被廣泛應用到世界各地,尤其是東南亞國家。目前裝機容量可滿足1000MW機組。

此類干渣機主要由驅動系統、輸送/清掃系統、液壓張緊系統、輸送托輥、進風系統、殼體等組成。其中輸送系統采用不銹鋼網帶傳動(如圖2)
網帶干渣機主要部件
網帶干渣機主要部件
,上面固定承載鱗板(如圖3),用于輸送和冷卻高溫灰渣。清掃系統采用雙圓環鏈鏈條傳動,拖動刮板清掃飛落堆積殼體底部的灰渣。并在設備殼體和頭部設置進風口,用于吸入環境空氣對內部高溫灰渣進行冷卻。

不銹鋼網帶的抗拉強度:1400mm網帶為532kN,1600mm網帶608kN,年拉伸率(包括拉長和磨損)約1~2%。清掃鏈條通常采用φ18×64高耐磨鏈條,也有小機組采用φ14×50規格。

優缺點分析:輸送網帶以靠驅動輥摩擦力驅動,傳動平穩,磨損小,但過載易打滑,底部設置清掃系統可根除設備底部灰渣,但增加了一套系統,多了一個事故點,增加了功耗,不適合大傾角輸送;網帶上鱗板節距約70mm,透風間隙多,冷卻效果好,但漏灰多,清掃系統負載大磨損大;鋼帶承載輸送程采用簡支軸支托,受力合理。輸送鋼帶的網帶和鱗板均采用耐熱不銹鋼制作,耐溫性能好,但導熱率低,且不銹鋼成本高。

履帶式干渣機其核心輸送帶由兩條高強度圓環鏈和一組履帶板組成,圓環鏈其抗拉強度:φ22×86為(2×)190~212kN,φ26×100為(2×)265~298kN,不同性能等級數值有差別。圓環鏈年拉伸率(包括拉長和磨損)約1~2.3%,雙鏈條偏差約在25~100mm,由于履帶為連續布置,當雙鏈偏差接近半個鏈環時需及時對鏈條進行對調或者更換(濕式撈渣機由于刮板間斷布置,在柔性鏈接時允許偏差為一個鏈環),否則會引起履帶板變形,甚至引起設備卡塞。

優缺點分析:履帶干渣機采用自清掃輸送帶,適合大傾角輸送(抬升段清掃方向和灰渣流動方向相同),降低了成本和設備高度,但限于其結構特點,不但底部有殘留,而其在干渣機尾部易堆積灰渣,會造成一定污染。由于采用圓環鏈傳動,傳動力大大提高,無打滑問題,且圓環鏈制造工藝簡單成本低,但圓環鏈線接觸形式易磨損(圖8),雙鏈同步性差,輸送系統壽命較低;采用鏈傳動輸送傾角增大,輸送距離增長,但限于改向輪作用在其履帶板上,大傾角輸送履帶板易變形產生故障,最大輸送角度是40°。履帶板采用耐熱鋼,導熱系數高,節距為350~400mm漏灰少,但不足是冷卻效果較差。

冷卻系統

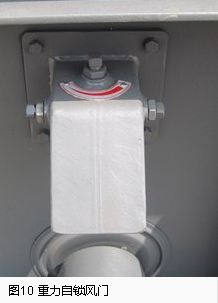

輸送鱗斗之間搭接存有細小縫隙,冷空氣通過鱗斗間的微小縫隙透過鱗板,對鱗斗上部的熱渣進行冷卻。鱗斗主體為沖壓曲面結構,底板換熱面積增加30%。鱗斗采用耐熱合金鋼,傳熱系數約是不銹鋼的3倍;鱗斗獨特的結構強度更高。干渣機密封嚴密,進入爐膛的風量小,溫度高,控風嚴格,可提高鍋爐熱效率。重力自鎖風門(如圖10),降低風速,減少飛灰,節能環保;安全性高。以鱗斗干渣機為核心的干式排渣系統適合不超過950℃高溫物料(灰渣)進行處理。

套筒模鍛鏈

鱗斗干渣機采用鏈條為運動副硬化處理的高耐磨精密套筒模鍛鏈,具有極高的強度及耐磨性。鏈板與銷軸為柱面接觸結構(圖11),接觸面大,磨損小;采用精密鍛造和加工制作,同步性好,適合雙鏈寬幅長距離輸送。以套筒模鍛鏈為中心,輸送和改向(尤其是抬頭改向)受力合理,更適合大傾角輸送(45°)。同步性好,不跑偏、故障率低。

自清掃輸送鏈

輸送鏈(圖12、圖13)配置自清鱗斗,實現自清掃底部積灰。設有同步清掃器,避免尾部積灰,提高自清掃效率。逆流擋板,大傾角輸送;有益于形成渦流換熱。空間緊湊、占地面積小。

鱗斗

鱗斗(圖13)是干渣機的承載換熱部件,整個排渣機的輸送在閉式的鱗斗內,高溫?zé)嵩�在鱗斗內冷卻輸送。鱗板節距200mm,漏灰率小;線密封漏灰少。鱗斗主體為沖壓曲面結構,適于輸送細灰,強度更高。鱗斗設有厚壁管、清掃板加強,承受沖擊力大。

壽命高

整個輸送系統噪音小,磨損少,驅動功率降低。關鍵部件的使用壽命在50000小時以上。輸送鏈條和托輥均硬化處理,壽命高。設有輔助耐磨板,提高鏈條壽命,保證托輥磨損后仍能正常工作。易損件更換方便,維護工作量少。

鱗斗干渣機輸送鏈采用雙套筒模鍛鏈和一組鱗斗組成,其中高耐磨套筒模鍛鏈抗拉強度:h80×200為(2×)380~410kN,h100×300為(2×)480~530kN,根據不同性能等級抗拉強度有差別。由于套筒模鍛煉采用精密鍛造和加工工藝,且單鏈條為寬幅雙鏈板結構,保證雙鏈條傳動的同步性,無偏差;年拉伸率(主要是磨損)約0.1~0.5%。

優缺點分析

套筒模鍛為精密鏈傳動,不打滑,出力大,磨損小,同步性高,耐磨壽命高,不足是制造工藝復雜且要求較高;鱗斗制造工藝也比較復雜,但作為輸送換熱載體,冷卻效果好,更適合大傾角和細灰輸送。鱗斗干渣機輸送承載也采用簡支軸支撐,比懸臂軸抵抗沖擊能力強;干渣機抬頭改向?yàn)閴狠喤c鏈條作用,受力合理,可實現更大角度輸送。自清掃輸送結構,簡化了系統,減少了故障點,降低了費用,且設有同步清掃器,尾部無積灰;不足之處是底板有細灰殘留,目前仍需要改進。
