電動蝶閥適用于需要流量調節的場合。由于蝶閥在管路中的壓力損失比較大,大約是閘閥的三倍,因此在選擇蝶閥時,應充分考慮管路系統受壓力損失的影響,還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外,還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小,開啟和關閉速度快,且具有良好的流體控制特性,蝶閥的結構原理最適合制作大口徑閥門。當要求蝶閥作控制流量使用時,最重要的是正確選擇蝶閥的尺寸和類型,使之能恰當地、有效地工作。 中線蝶閥通常,在節流、調節控制與泥漿介質中,要求結構長度短,啟閉速度快(1/4轉)。低壓截止(壓差小),推薦選用蝶閥。 在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象,向大氣少量滲漏,具有磨蝕性介質時,可以選用蝶閥。 在特殊工況條件下節流調節,或要求密封嚴格,或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時,需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。

2、三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,

3、蝶板與密封圈之間不存在相卡現象.

4、閥門的密封性能不受溫度變化的影響.

5、閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.

蝶閥

1、啟閉方便迅速、省力、流體阻力小,可以經常操作。

2、結構簡單,體積小,重量輕。

3、可以運送泥漿,在管道口積存液體最少。

4、低壓下,可以實現良好的密封。

5、調節性能好。

蝶閥的選用

蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,旋轉到90°時,閥門則處于全開狀態。 蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈既可位于閥體上,也可位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆,能有效防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響。可在任何方向安裝。

7、具有體積小,重量輕,性能可靠,配套簡單,流通能力大,特別適合于介質是較潔凈液體和氣體。

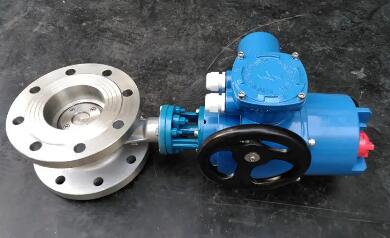

電動蝶閥概述:

電動蝶閥是以電動執行器與蝶閥的結合而稱謂,相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調,而達到精密協和。

執行器,電動執行器90°120°180°270°旋轉角行程扭力控制分為開關無源觸點反饋型/智能調節型,特殊環境防爆、隔爆型。硬質鋁合金殼體 執行電源DC24v 、AC220v、AC380v等可選。內置過熱保護、中控反饋信號,指示器透視窗口,附帶斷電應急手動裝置 防護等級IP67 底部安裝尺寸符合ISO5211/DIN3337國際標準 適應環境溫80℃,環氧樹脂涂層。詳細數據由供應商另行提供。

電動蝶閥適用于暖通與制冷行業,同時亦可用于工業領域、一般服務領域與水處理。

優點

1、電動蝶閥啟閉方便迅速、省力、流體阻力小,可以經常操作。

2、電動蝶閥結構簡單,體積小,重量輕。

3、電動蝶閥可以運送泥漿,在管道口積存液體最少。

4、電動蝶閥低壓下,可以實現良好的密封。

5、電動蝶閥調節性能好。

缺點

1、使用壓力和工作溫度范圍小。

2、密封性較差。

安裝與維護

1、在安裝時,閥瓣要停在關閉的位置上。

2、開啟位置應按蝶板的旋轉角度來確定。

3、帶有旁通閥的蝶閥,開啟前應先打開旁通閥。

4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。
