955722.com-免费久久99精品国产自在现线,久久久人成影片免费观看,欧美日韩性视频,免费观看不卡av

1949年美國制成厚度小于 0.1mm的冷軋(110)[001]取向薄硅鋼帶,用于電子工業。1957年聯邦德國制成了(100)[001]立方取向硅鋼片,其縱橫向磁性都高,但因工藝復雜,至今未正式生產。圖2是(110)[001]和(100)[001]取向硅鋼片中晶粒排列示意圖。含硅6.5%的Si-Fe合金的磁致伸縮約為零,磁導率高、鐵損低、制成的變壓器無噪聲但因加工困難,未得到廣泛應用。70年代采用液態快冷技術制成6.5Si-Fe微晶薄帶,研制了更薄的取向硅鋼片和(100)面織構(晶間無取向)的硅鋼片等新品種。

中國于1953年開始生產熱軋低硅硅鋼片(Si1~2%);1955年開始生產熱軋高硅硅鋼片(Si3.0~4.5%);1962年開始生產冷軋取向薄硅鋼帶。70年代開始生產冷軋取向硅鋼帶。

A、硅鋼片按其含 硅量不同可分為低硅和高硅兩種。低硅片含硅2.8%以下,它具有一定機械強度,主要用于制造電機,俗稱電機硅鋼片;高硅片含硅量為2.8%-4.8%,它具有磁性好,但較脆,主要用于制造變壓器鐵芯,俗稱變壓器硅鋼片。兩者在實際使用中并無嚴格界限,常用高硅片制造大型電機。

B、按生產加工工藝可分熱軋和冷軋兩種,冷軋又可分晶粒無取向和晶粒取向兩種。冷軋片厚度均勻、表面質量好、磁性較高,因此,隨著工業發展,熱軋片有被冷軋片取代之趨勢(我國已經明確要求停止使用熱軋硅鋼片,也就是前期所說的"以冷代熱")。

A、鐵損低。質量的最重要指標,世界各國都以鐵損值劃分牌號,鐵損越低,牌號越高,質量也高。

B、磁感應強度高。在相同磁場下能獲得較高磁感的硅鋼片,用它制造的電機或變壓器鐵芯的體積和重量較小,相對而言可節省硅鋼片、銅線和絕緣材料等。

C、疊裝系數高。硅鋼片表面光滑,平整和厚度均勻,制造鐵芯的疊裝系數提高。

D、沖片性好。對制造小型、微型電機鐵芯,這點更重要。

E、表面對絕緣膜的附著性和焊接性良好。

F、磁時效

G、硅鋼片須經退火和酸洗后交貨。

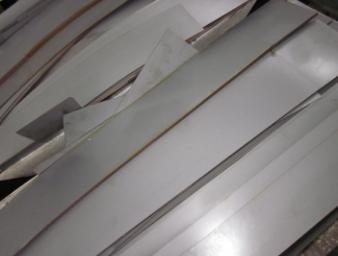

電工用熱軋硅鋼薄板以含碳損低的硅鐵軟磁合金作材質,經熱軋成厚度小于1mm的薄板。電工用熱軋硅鋼薄板也稱熱軋硅鋼片。

熱軋硅鋼片按其合硅量可分為低硅(Si≤2.8%)和高硅(Si≤4.8%)兩種鋼片。

二、電工用冷軋硅鋼薄板(GB2521-88)

用含硅0.8%-4.8%的電工硅鋼為材質,經冷軋而成。

冷軋硅鋼片分晶粒無取向和晶粒取向兩種鋼帶。冷軋電工鋼帶具有表面平整、厚度均勻、疊裝系數高、沖片性好等特點,且比熱軋電工鋼帶磁感高、鐵損低。用冷帶代替熱軋帶制造電機或變壓器,其重量和體積可減少0%-25%。若用冷軋取向帶,性能更佳,用它代替熱軋帶或低檔次冷軋帶,可減少變壓器電能消耗量45%-50%,且變壓器工作性能更可靠。

用于制造電機和變壓器。通常,晶粒無取向冷軋帶用作電機或焊接變壓器等的狀態;晶粒取向冷軋帶用作電源變壓器、脈沖變壓器和磁放大器等的鐵芯。

鋼板規格尺寸:厚度為0.35、0.50、0.65mm,寬度為800-1000mm,長度為≤2.0m。

三、家電用熱軋硅鋼薄板(GBH46002-90)

家電用熱軋硅鋼薄板的牌號以J(家)D(電)R(熱軋)表示,即JDR。JDR后數字為鐵損值*100,橫線后數字為鋼板厚度(mm)*100。家電用熱軋硅鋼片對電磁性能要求可稍低一點,鐵損值(P15/50)最低值為5.40W/kg。一般不經配洗交貨。

用于各種電風扇、洗衣機、吸塵器、抽油煙機等家用電器的微分電機等。
